Монтаж трубы MULTIBETON (системы МВ) в подогретом состоянии облегчает и ускоряет рабочий процесс. Установка подогрева МВ позволяет производить монтаж без скручивания и внутренних напряжений, что, в свою очередь, увеличивает срок службы системы.
Монтаж трубы МВ
Основные типы укладки в соответствии со шкалой монтажных шагов:
Тип укладки трубы | Монтажный шаг | Расход трубы |
---|---|---|
Тип D | 5,0 см | 20,0 м/м² |
Тип C | 12,5 см | 8,0 м/м² |
Тип B | 15,0 см | 6,5 м/м² |
Тип A20 | 20,0 см | 5,0 м/м² |
Тип A25 | 25,0 см | 4,0 м/м² |
Тип A30 | 30,0 см | 3,5 м/м² |
- Температура теплоносителя должна находиться в пределах от 60º до 70ºС.
- В процессе монтажа труб системы МВ необходимо следить за тем, чтобы маркировка трубы всегда была сверху — это обеспечит установку труб без скручивания и внутренних напряжений.

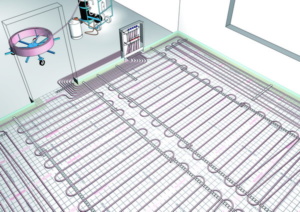

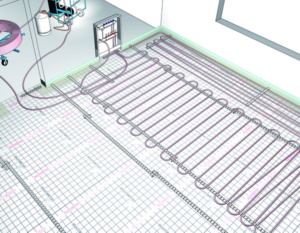

- Монтаж трубы системы МВ производится, начиная от распределителя самым коротким путем. В помещении монтаж начинают вдоль наружных стен, откуда во внутрь помещения поступает самый холодный воздух. Необходимо выбирать место расположения распределителя (коллектора) таким образом, чтобы расстояние ко всем комнатам было минимальным.

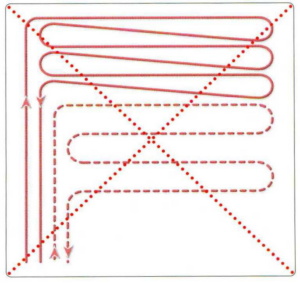

- При использовании в комнате двух и более греющих контуров, их располагают таким образом, чтобы один из них начинался в наиболее холодном месте комнаты.
- Для комнаты с двумя и более греющими контурами должно соблюдаться следующее условие: у каждого контура – приблизительно одинаковая длина труб.
- При монтаже нескольких подающих и обратных трубопроводов в узких коридорах и проходах распределите трубы МВ таким образом, чтобы они заполняли всю площадь помещения.
- При сгибании трубы системы МВрадиус должен составлять не менее 10 см.

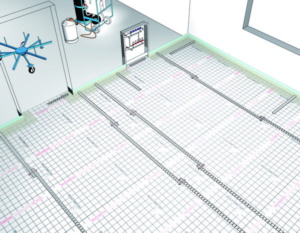

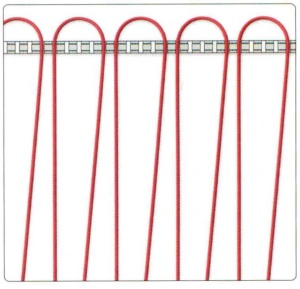

- В процессе сгибания основания колен не должны соприкасаться. Обратите внимание на рисунок и начинайте сгибание от стальных зажимных шин. В любом случае необходимо избегать чрезмерного вытягивания колен.
- Не допускается перекрещивание труб системы МВ в полу.
- После заливки раствора надо отключить отопление, но оставить под давлением. Пожалуйста, неукоснительно следуйте инструкциям по установке системы зимой.
Особенности монтажа системы
- Муфты и фитинги для труб системы МВ следует затягивать при температуре, не ниже 50ºС. Недопустимо устанавливать муфты на сгибах.
- После монтажа труб следует запустить греющие контуры и испытать их под давлением на герметичность. Согласно требованиям, тестовое давление должно в 2 раза превышать рабочее или как минимум 6 бар.
- Предварительная настройка клапанов на распределителе должна производиться согласно расчетным значениям, указанным в проекте Multiplaner.
