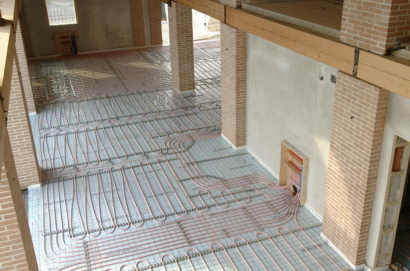

Во всем отопительном контуре, «обслуживающем» несколько петель, для регулировки температуры применяется групповое регулирование (нескольких зон, помещений, коллекторов).

Такое регулирование в основном обеспечивается следующими элементами:
1. Встроенные элементы контроля и управления непосредственно на источнике тепла (котлы, бойлеры и другие нагревательные элементы).

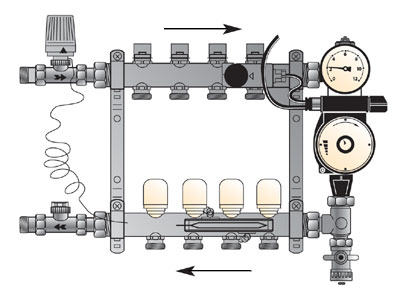

Расположение термостатической головки и исполнительных механизмов на коллекторе смесительного узла

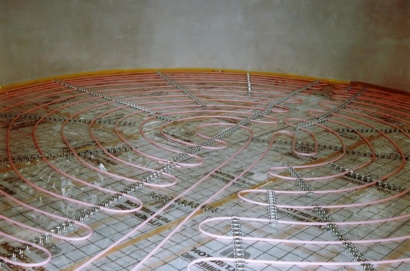

2. Необходимый для работы системы водяного теплого пола (ВТП) циркуляционный насос (который может быть установлен как в котельной, так и смонтирован на коллекторном узле) в совокупности с термостатической арматурой для позонной регулировки температуры образует смесительный узел. Работой насоса в подобном модуле может управлять как обычный, так и электронный термостат с возможностью выбора программы отопления. Для исключения случайной подачи в коллектор теплоносителя с температурой выше 55°С применяются предохранительные термостаты. Они отключают циркуляционный насос, если перекачиваемая им жидкость будет нагрета выше указанного предела.

3. Термостатические смесительные вентили, осуществляющие подачу теплоносителя требуемой температуры в коллектор. Эта арматура устанавливается перед коллекторами на подводящей магистрали и реализуется, как правило, с помощью термостатической головки с накладным датчиком, установленной на двухходовой (трехходовой) клапан смесительного узла либо электронного термостата с сервоприводами в качестве исполнительных механизмов. Некоторые модели такой арматуры имеют возможность поддержания не только температуры подающей линии контура, но одновременно и комнатной температуры, а также могут работать в «программируемом» режиме с компенсацией температуры наружного воздуха или возможностью выбора режима отопления в зависимости от времени суток, дня недели либо времени года.

Следует учесть, что, как правило, автоматика одного производителя не стыкуется с коллекторами другого производителя.

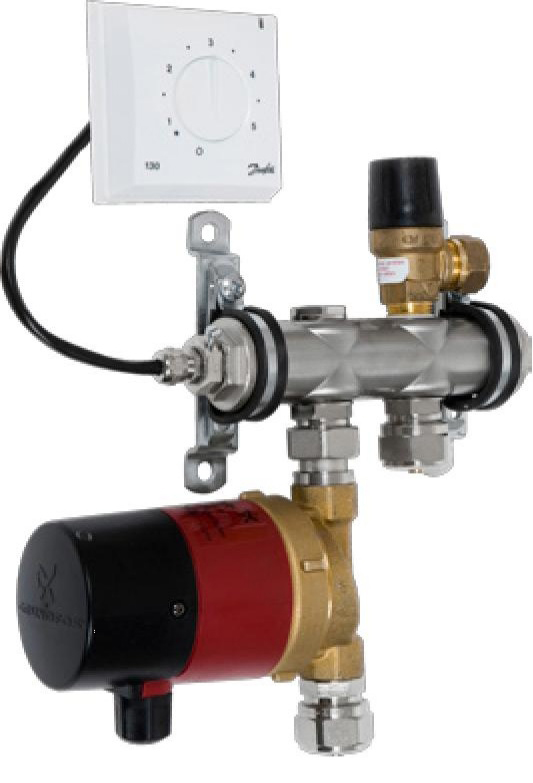

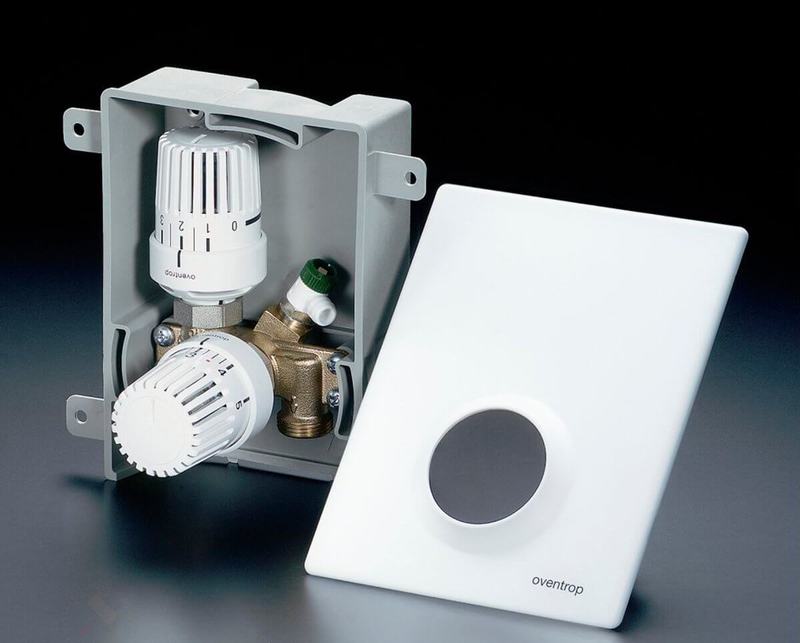

В отдельных случаях может применяться упрощенная схема регулирования температуры водяного теплого пола без использования смесительного узла.Блок терморегулирования петли водяного теплого пола (насос, электронный термостат с выносным датчиком) Это может быть обогрев помещений площадью до 10 кв. м. (кухня, прихожая, тамбур, санузел) либо предварительный прогрев ванной комнаты или другие специальные применения. В качестве нагревательного элемента при этом чаще всего выступает ТЭН с низкой электрической нагрузкой, а управление температурой обеспечивает термостат, включающий и выключающий нагреватель в зависимости от заданной температуры подаваемого теплоносителя.Настенный регулировочный модуль В таком термостате может быть предусмотрена регулировка по температуре в помещении (если ВТП применяется как основная система отопления), регулировка по температуре потока (если ВТП применяется для обогрева и создания теплового комфорта) или комбинированная регулировка (при наличии в помещении радиаторов и необходимости их увязки с ВТП). Возможно также использование двух термостатов (температура в помещении и температура обратного потока) с последовательным подсоединением вентилей по принципу «кто первый, тот и перекрыл» (как на рисунке справа). Такие наборы вентилей и термостатов, совмещенные с воздухоотводчиком, иногда называют «настенными регулировочными модулями».

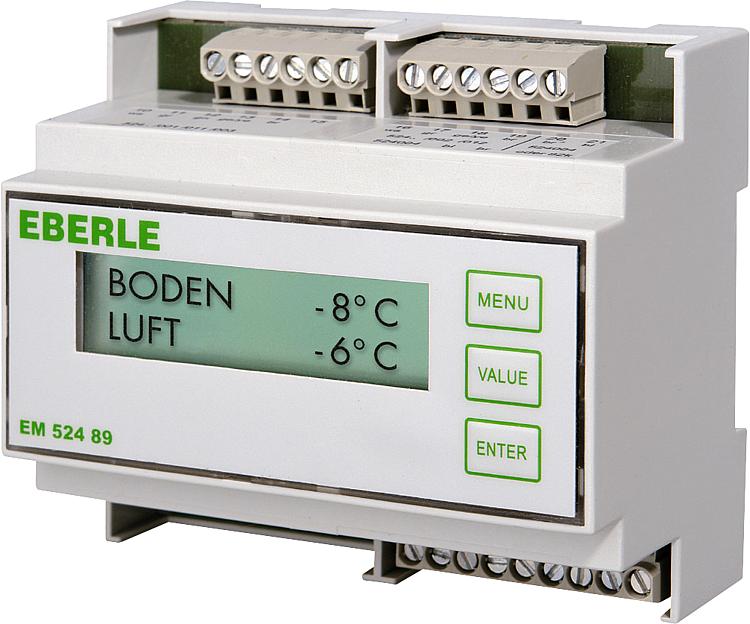

Термостаты специального назначения и универсальные контроллеры используются в случаях нестандартного применения водяных теплых полов, например, в системах антиобледенения и снеготаяния (с датчиками для желобов и крыш либо для открытых площадок), для обогреваемых трубопроводов (с креплением при помощи натяжной скобы либо специальными датчиками для труб), при использовании солнечных коллекторов в качестве нагревательного элемента (с режимом регулирования в соответствии с направлением акустических волн) и т. д.
