Перед устройством стяжки прежде всего производится разбивка помещения на прямоугольные участки или поля.

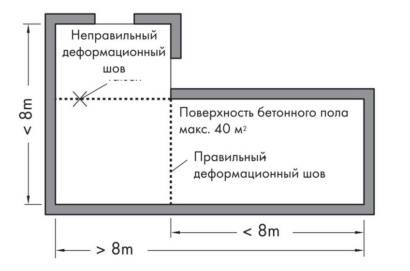

Количество полей зависит от площади помещения и его геометрии. Максимальная площадь поля составляет 40 м² при отношении сторон 1:2, а длина стороны не должна превышать 8 м. Помещения, имеющие Г- и П-образную формы, разбиваются на участки независимо от площади. Необходимость создания таких участков вызвана температурными расширениями стяжки, которые Правила расположения компенсационных швов при устройстве стяжкиобязательно нужно компенсировать — в противном случае произойдет ее растрескивание. Поэтому по линиям разбивки помещения после монтажа труб необходимо предусмотреть компенсационные швы. Компенсационный шов (другие названия: деформационный, демпферный, дилатационный) представляет собой зазор между двумя участками стяжки или стяжкой и восходящими конструкциями (стенами, колоннами, лестницами) либо разделительными перегородками, заполненный эластичным материалом.

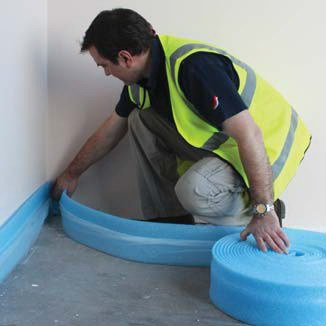

Как правило, для устройства такого шва применяют краевую изоляционную (демпферную, рантовую) ленту из пенополиуретана толщиной 8 мм и шириной 150 мм. Применение краевой изоляционной ленты при устройстве стяжкиПомимо функции компенсатора такая лента ограничивает потери тепла через стены здания, а также играет роль звукоизоляции. К демпферной ленте приклеен «фартук» из полиэти­леновой пленки. Эта пленка после укладки на участок тепловой изоляции не дает возможности бетону попасть между
стенкой и плитой тепловой изоляции во время выливания слоя раствора. Выступающая часть краевой изоляции (обычно обеспечивается прилегание на высоту около 20 мм от верхней кромки цементного основания до верхнего кромки чистового пола) обрезается только после укладки покрытия пола. В зазоре краевая лента может компенсировать до 6 мм тепловых расширений. Для твердого покрытия краевая изоляционная лента должна проходить через все дверные проемы.

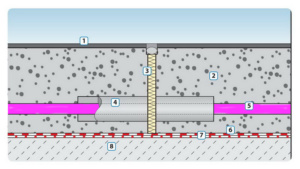

Конструкция компенсационного шва в стяжкеКонструкция компенсационного шва: 1 — покрытие пола; 2 — стяжка; 3 — деформационный шов 8 мм; 4 — гофротруба; 5 — труба MULTIBETON;  6 — гидроизоляция (пленка ПЭ);7 — поверхность повышенной влажности;8 — несущая конструкция.

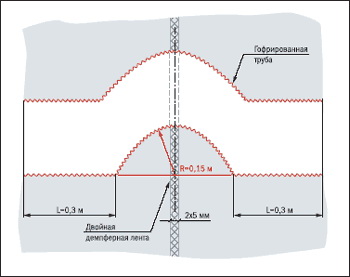

При устройстве водяного теплого пола на больших ровных пространствах (например, бассейнов или  беговых дорожек), существующее ограничение максимальной длины одной из сторон контура не более 8 м, приводит к необходимости делить монолитную стяжку на сегменты. Схема защиты труб водяного теплого пола отрезками гофротрубы при пересечении деформационного шваПри таком делении на сегменты (так называемыми «ложными» деформационными швами), между ними прокладывается двойная демпферная лента. Компенсационный шов могут пересекать только подающая и отводящая трубы контуров. В местах пересечения эти трубы должны быть защищены гофрированной трубой длиной не менее 1 м (по 0,5 м в каждую сторону) от возможного усилия на разрыв вследствие перемещения (при расширении) сегментов стяжки либо температурного удлинения труб. В отдельных случаях используется также дуга-компенсатор из гофротрубы, как показано на рисунке.
