Локальная регулировка температуры петель теплого водяного пола осуществляется с помощью термостатов (термореле), которые устанавливаются на распределительных коллекторах.

Термостаты подразделяются на два типа:

термомеханического действия – обычные термостатические головки (применяемые на радиаторах отопления) с выносным (накладным) датчиком. В этом случае установку температуры в петлях теплого пола производят вручную, вращая термостатическую головку (при многократном повторении это может со временем привести к «разбалансировке» системы и потребовать дополнительного вмешательства наладчиков).

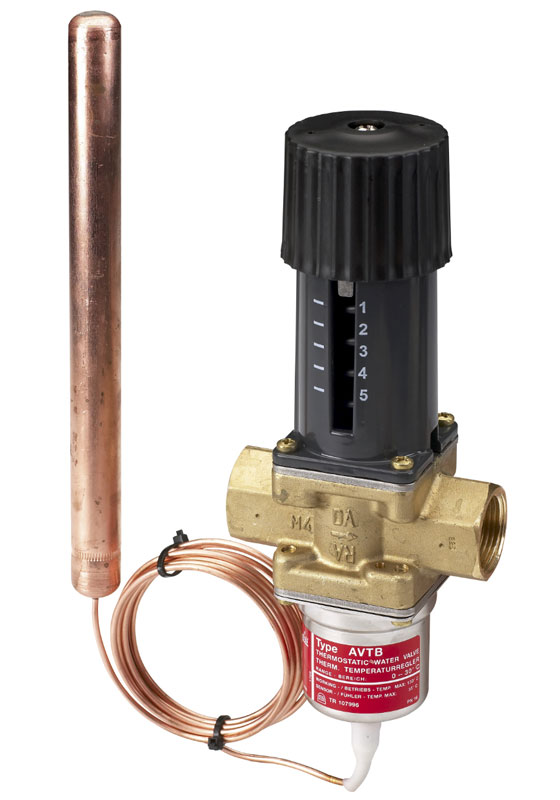

Термостатическая головка с выносным датчиком
электронные термостаты в паре с термоэлектрической головкой (сервоприводом) – индивидуальная (зональная, покомнатная) регулировка и автоматическое поддержание заданной температуры воздуха в помещении или температуры пола. В зависимости от того, какая из этих температур является задаваемой (контролируемой) величиной, а какая – зависимой (управляемой) величиной, меняется и расположение датчиков. Если важна постоянная температура пола (например, в сауне, бассейне, ванной комнате) – датчик располагается в полу. Однако, в большинстве случаев для нас важнее Электронный термостат с датчиком температуры полатемпература воздуха в помещении, поэтому чаще всего степень обогрева регулируется с помощью электронного блока, расположенного непосредственно в комнате, где смонтирован теплый пол. Электронный комнатный термостат представляет собой температурный датчик, снабженный биметаллическим сенсорным элементом, который подает сигнал, пропорциональный температуре. Термостат необходимо устанавливать на внутренней стене помещения (на высоте около полутора метров) в месте, наиболее важном с точки зрения средней температуры, но избегая попадания прямых солнечных лучей, ограждения мебелью или шторами, а также напосредственной близости нагретых поверхностей или приборов. Ручкой регулятора термостата задается температура воздуха внутри помещения. По достижении заданной температуры термостат выдает сигнал на исполнительный механизм (сервомотор), который закрывает соответствующий контур теплого пола. Сервомоторы монтируются при помощи специальных адаптеров. Если температура ниже установленной, то сервомотор открывает контур по соответствующему сигналу термостата. Некоторые модели таких термостатов имеют возможность поддержания не только температуры подающей линии контура, но одновременно и комнатной температуры либо использоваться в режиме регулирования температуры воздуха с ограничением температуры пола.

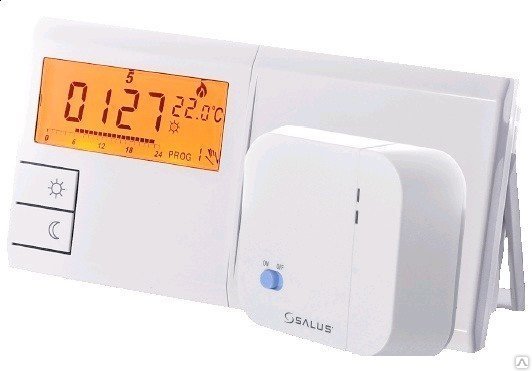

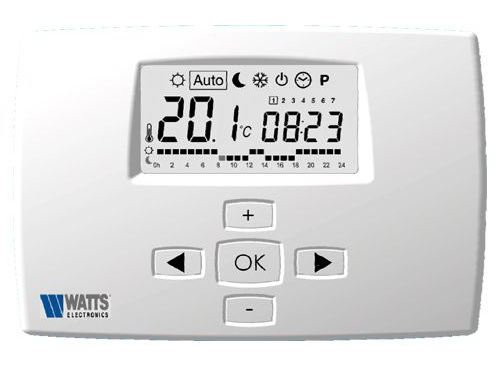

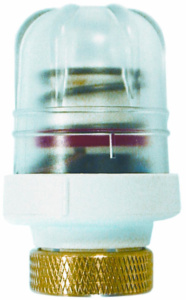

К одному электронному термостату может быть подключено несколько сервоприводов. Если проектные условия и расчеты требуют укладки в одном помещении нескольких петель, то при одновременном управлении их Исполнительный механизм - сервоприводсервоприводами температуру пола легче обеспечить одинаковой по всей его площади. Кроме того, подобные термостаты имеют функцию программирования, что позволяет выбирать ночной режим отопления с пониженной температурой или задавать программу работы по таймеру — включать и выключать обогрев через различные промежутки времени. С помощью «самообучающихся» термостатов возможен также режим корректировки температуры теплоносителя с учетом климатических изменений внешней среды, например резкого похолодания или оттепели.

Исполнительные устройства для обоих типов обычно располагаются на «обратной» гребенке коллектора (требуется отдельная термоголовка или сервопривод на каждую петлю). При этом теплоноситель, подаваемый в пети теплого пола, не должен быть нагрет выше 55°С. Электронные комнатные термостаты могут иметь встроенные в корпус светодиоды, сигнализирующие о состоянии работы термостата, влагозащитный корпус и защиту от замерзания для влажных помещений. Дополнительно электронные комнатные термостаты могут снабжаться датчиками влажности («точка росы») для предотвращения конденсации влаги в режиме охлаждения помещения с помощью теплого водяного пола.

Для понижения напряжения 220 В/24 В и питания потребителей (большинство компаний-производителей применяет оборудование напряжением 24 В), а также для приема сигнала от термостата и распределения его по соответствующим зонам и исполнительным механизмам (сервомоторам) используются специальные трансформаторно-коммутационные блоки.





Отдельно следует упомянуть радиотермостаты (применяются в случаях, когда нет возможности прокладки кабелей либо если решение об установке зонального регулирования принято уже после начала эксплуатации системы). Такие устройства способны работать по принципу беспроводной связи с возможностью действовать одновременно на несколько зон или помещений (имеется возможность разводки до 12 независимых зон) с дистанцией эффективной работы при условии прямой видимости до 50 м. Радиотермостаты легко монтируемы и весьма удобны для пользователя, особенно в больших зданиях, однако весьма дороги.
