Здесь хотелось бы сформулировать ряд обязательных предварительных условий для монтажа водяного теплого пола MULTIBETON (МВ).

Предварительные условия монтажа

Несущая поверхность пола должна быть выровнена в соответствии с нормами (отклонения поверхности от плоскости при проверке контрольной двухметровой рейкой не должны превышать 4 мм, в соответствии со СНиП 3.04.01-87, Табл. 25). Если допуски по выравниванию превышены, то необходимо выполнить заливку выравнивающего слоя.

  • Тепло- и гидроизоляция должны быть выполнены в соответствии с действующими требованиями строительных норм и правил: СНиП 2.03.13-88 («Полы»), СНиП 3.04.01-87 («Изоляционные и отделочные покрытия»).
  • В качестве гидроизолирующего слоя, как правило, применяется полиэтиленовая пленка толщиной не менее 0.2 мм. Для теплоизоляции мы рекомендуем использовать плиты из экструдированного пенополистирола (например, «Стиродур») толщиной от 20 мм.
  • Между системой теплоизоляции и стеной здания должна быть проложена краевая (демпферная, рантовая) изоляционная лента толщиной минимум 10 мм.
  • Здание должно быть оштукатурено и должен иметься в наличии видимый указатель высоты (перепад уровней).
  • Специалист по отоплению должен хорошо знать конструкцию пола и согласовать толщины всех слоев вплоть до финишного покрытия.
  • На месте монтажа должны быть доступны вода и электроэнергия.
  • Место установки распределителя рекомендуется выбрать с таким расчетом, чтобы максимальное расстояние до самой дальней комнаты, по возможности, не превышало 15 м. Для более длинных линий питания следует установить дополнительные точки распределения.

Монтаж стальных зажимных шин

  • Каждая стальная зажимная шина МВ имеет 5-сантиметровую шкалу. Зажимы и шины составляют единую деталь с уже готовыми бородками для более легкого и удобного крепления. Таким образом, монтаж трубы системы МВ может быть проведен без дополнительных креплений (затраты!). Стальные зажимные шины МВ легко раскладываются на покрытый пленкой теплоизоляционный слой.

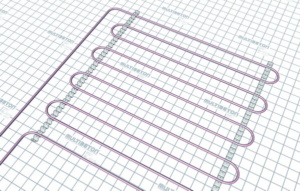

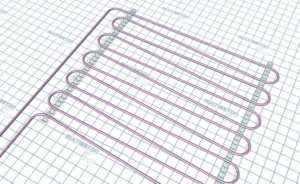

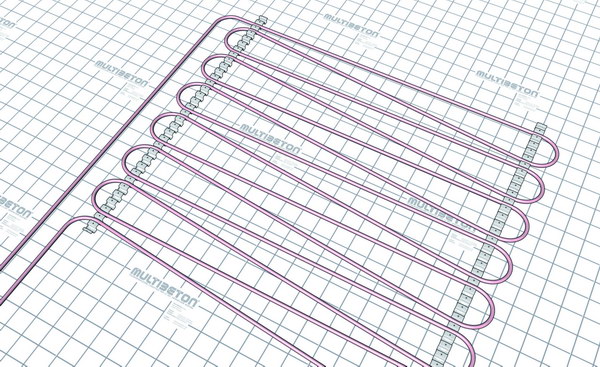

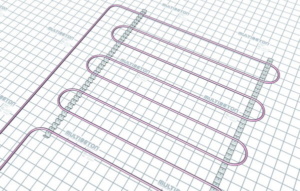

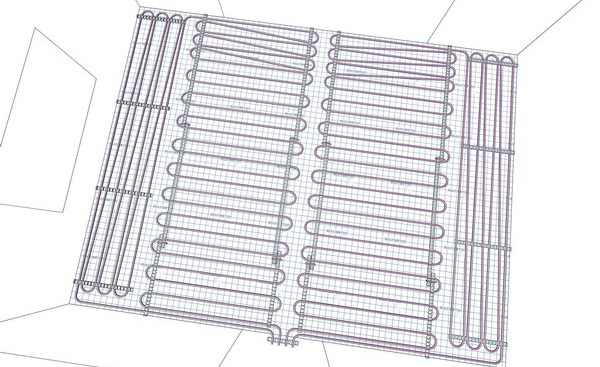

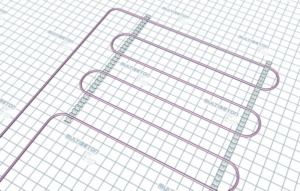

  • Монтаж стальных зажимных шин МВ зависит от типа укладки трубы в контур.
  • Для монтажа 1 м² трубы системы МВ в обычных жилых домах необходимо 0,85 погонного метра стальных зажимных шин.
  • При необходимости обрезать шины до требуемой длины, следует использовать специальные ножницы. Расстояние между зажимными шинами не должно превышать 2,5 м.
  • В случае необходимости использования стальных зажимных шин МВ, которые превышают их стандартную длину, концы будут соединены внахлест – длина наложениясоставит около 10 см. Потом их соединяют друг с другом, используя небольшой отрезок трубы.

Инструмент

    • Разводной кольцевой гаечный ключ для монтажа труб Ø 12 или Ø 17
    • Ножницы для резки стальных зажимных шин МВ
    • Ножницы для резки по размеру труб системы МВ
    • Муфты для трубы системы МВ Ø 12 или 17
    • Установка подогрева МВ
    • Разматыватель МВ
    • Обычные защитные перчатки

Внимание! Для заливки жидких или ангидритовых растворов мы рекомендуем использовать один из следующих способов:

  1. Монтаж с использованием сетки (Niederhaltenetz): прикрепляем монтажную сетку к зажимным шинам с помощью отрезков труб системы МВ и заливаем раствор
  2. Заливка в два этапа (по методике фирмы Knauf): заливаем слой 2/3 системной трубы МВ, затем заливаем второй слой.
