В целях наиболее эффективного проектирования систем поверхностного отопления, фирма Multibeton GmbH разработала собственное ПО Multiplaner ® CAD, которое даёт возможность индивидуально рассчитывать тепловые нагрузки и схемы монтажа труб систем водяного теплого пола MULTIBETON ®.

Расчет системы напольного отопления

Видео презентацию расчета водяного теплого пола, а также дополнительную информацию, Вы можете посмотреть по ссылке.

Коллектив сотрудников фирмы MULTIBETON GmbH во главе с ее основателем и бессменным лидером Артусом Файстом самостоятельно провел комплексную разработку концепции, дизайна интерфейса и программирования. Основной частью программного обеспечения являются планы монтажа систем, выполненный в формате САD и выполненные внутри программы расчеты тепловых нагрузок, потерь, общей энергоемкости, а также расхода материалов и комплектующих. С помощью таких планов специалист может пояснить заказчику технологию монтажа систем обогрева MULTIBETON ® .

Программное обеспечение в свете решения подобных технических и коммерческих задач является уникальным, что обеспечивает еще одну ступень лидерства наших германских партнеров в своей области. Опишем кратко основные принципы работы программы и особенности ее пользовательского интерфейса на примере версии Multiplaner 3.1.

Первым делом при запуске появляется диалоговое окно, приглашающее вас выбрать вариант начала работы, что  соответствует пункту главного меню «Управление проектами» (Project Administration). На первой закладке — «Проекты» вы можете создать новый проект или выбрать уже имеющийся из списка для редактирования. Также здесь задаются или редактируются основные выходные данные проекта: сведения о заказчике, сведения об исполнителе проекта, сведения о подрядной организации, дата начала и окончания работ и т. д.

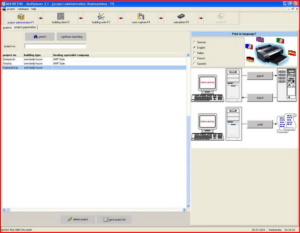

На второй вкладке — «Организация проекта» можно выбрать язык проекта (в новой версии программы уже присутствует и русский), выполнить экспорт/импорт проекта или сделать его копию. Отсюда также проект можно распечатать.

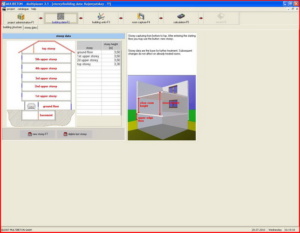

Переходим ко второму пункту главного меню «Строительные данные» (Building Data). Здесь также имеются две закладки. Первая — «Структура здания» посвящена общим параметрам строения: количеству этажей, наличию подвальных или цокольных помещений, высоте потолков.

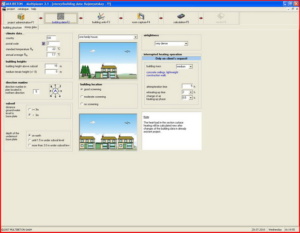

Вторая — «Климатические параметры» посвящена климатическим условиям, в которых находится данное строение (средние температуры окружающей среды, ландшафтная открытость здания, направление и скорость ветра, наличие и глубина залегания грунтовых вод), а также режимам временной работы котлов для обогрева помещений.

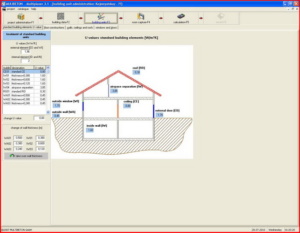

Третий пункт главного меню носит название «Строительные элементы» (Building Units). Здесь закладок уже четыре. На первой закладке — «Стандартные помещения» мы задаем теплотехнические характеристики крыши здания, стен (в зависимости от их толщины) и окон. Учитываются также внутренние межкомнатные перегородки.

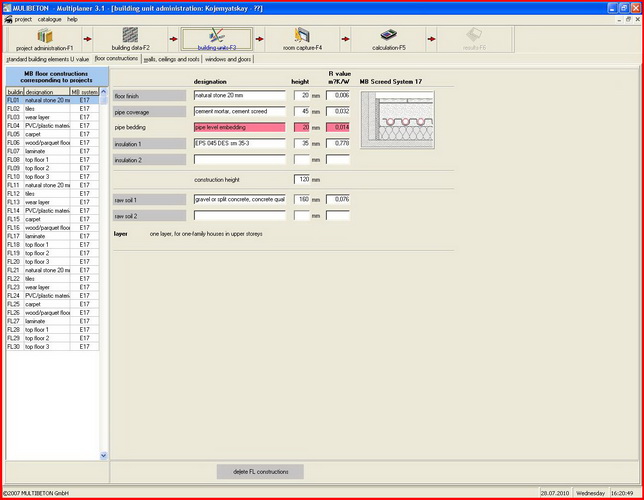

На второй закладке — «Конструкция полов» подробно анализируются полы здания: конструкция пола, типы напольных покрытий, параметры бетонной стяжки, а также гидро- и теплоизолирующего слоя. В зависимости от заданных величин программа сама подбирает тип стяжки теплого пола (MB Screed System) и толщину трубы.

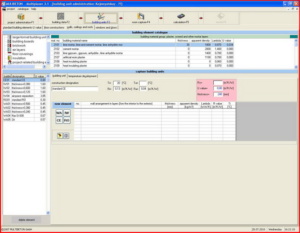

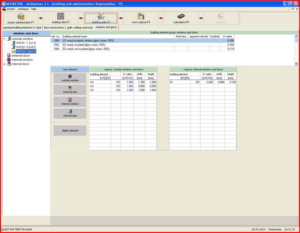

На третьей закладке — «Стены, перекрытия, крыши» увязываются конструктивные особенности и коэффициенты теплопроводности перекрытий, стен и крыши. На четвертой закладке — «Окна и двери» выбираются конструкции окон и дверей, задается теплопроводность, толщина, площадь остекления и пр.

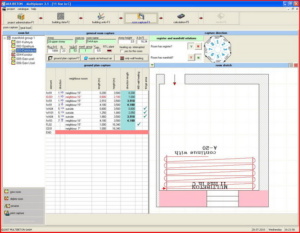

Четвертый пункт главного меню «Эскиз помещения» (Room Capture) позволяет проектировщику нарисовать схематическое описание (эскиз) каждой жилой комнаты или хозяйственного/подсобного помещения. При этом задается форма и площадь помещения, а затем по часовой стрелке совершается «обход» комнаты с добавлением в соответствующих местах окон, дверей или служебных зон (например, для размещения распределительного шкафа или комнатных регуляторов — сервоприводов и термостатов). При этом программа самостоятельно отрисовывает подходящую схему укладки трубы MULTIBETON ®, учитывая заданные теплотехнические параметры. Такой эскиз можно сразу же распечатать отдельно для ознакомления с ним непосредственных исполнителей. Вышеуказанные действия проводятся для каждого помещения в здании, после чего программа самостоятельно сводит их воедино.

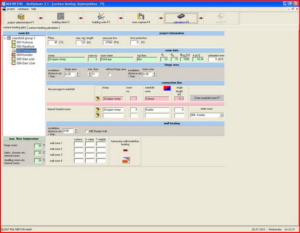

Наконец, переход к пятому пункту главного меню «Расчет» (Calculation) открывает нам еще три закладки, которые являются ядром вычислительной системы программы Multiplaner. Это закладка первая — «Параметры нагревательных поверхностей», на которой рассчитаны для каждого помещения, соответственно, площадь, теплоемкость, шаг укладки, необходимое количество распределителей, требуемая мощность нагрева, расход воды и пр.

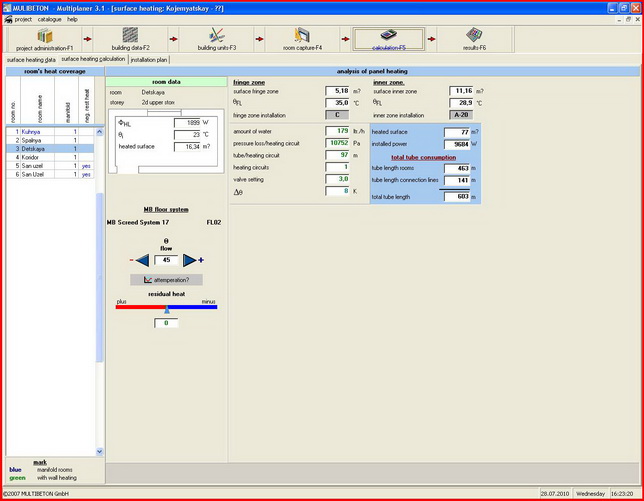

Также это закладка вторая — «Расчет нагревательных поверхностей», на которой рассчитаны общий расход трубы, общее энергопотребление системы в каждом помещении, а также изменение вышеуказанных параметров при увеличении либо уменьшении температуры в комнате (с шагом в один градус), остаточное тепловыделение и т. п.

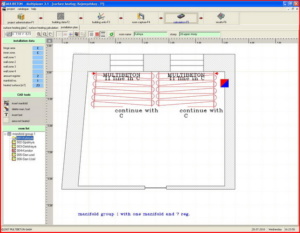

На закладке третьей — «План инсталляции (укладки)» показывается окончательная схема расположения в каждом помещении нагревательных элементов (труб) с соответствующим шагом укладки и количеством контуров ТП, точками подачи и выхода горячего теплоносителя, местами размещения в комнате распределительных элементов.

Для удобства пользователя все стадии проекта иллюстрируются простыми и понятными наглядными изображениями зданий в разрезе и схем рабочих этапов проекта.

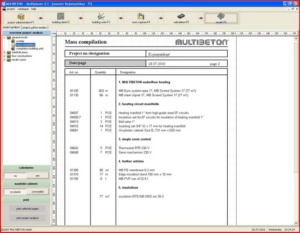

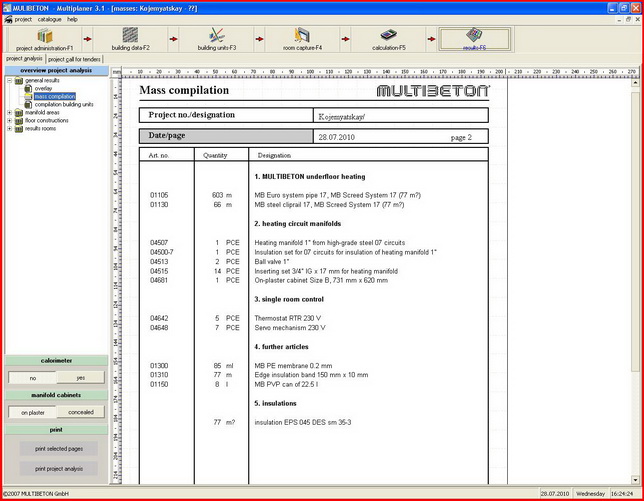

Последний, шестой пункт главного меню носит название «Результаты» (Results) и здесь формируется готовый законченный проект обогрева или охлаждения данного здания, пример которого можно увидеть здесь. Проект является обязательной частью выполненных работ и выдается заказчику вместе с другими необходимыми документами.

Презентация программы по расчету водяных теплых полов в программе Multiplaner, Форма заявки на расчет теплого пола.
